△X=al△T=13.2×10ˉ6(80+80)×103×(120-(-10°))=275mm

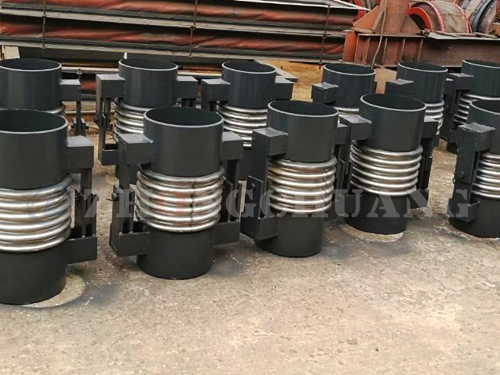

2、選用管道補償器：

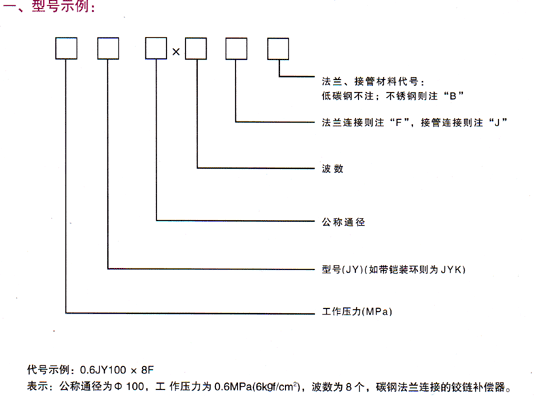

Ⅰ選用：0.6JY500×6J，θ0=±8°(額定位移2×8°)
LⅠ=1.1m,KθⅠ=197N·m

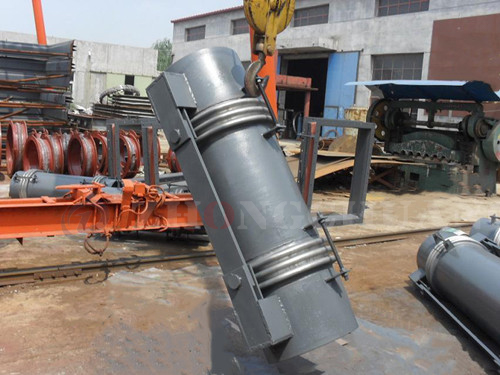

管道補償器Ⅱ、Ⅲ選用：0.6JY500×4，θ0=±5°
LⅡ=LⅢ=0.9m，KθⅡ=KθⅢ=295N·m/度

即LA（_大于等于）≥997.69mm……（1）
一般Lp≥1.5DN×4+LⅠ+LⅡ+LⅢ……（2）
（Lp為補償段安裝長度）
根據（1）式，取_余量，將LA值向上圓整：
LA=1200
（在安裝跨距要求允許條件下，LA適當大一點好）

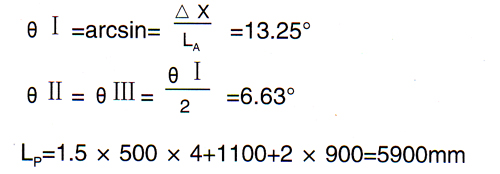

實際工作角位移

3、考慮冷緊問題：

為了_管路受力狀總況，設計安裝時通常對管道補償器進行冷緊。冷緊量按以下公式計算：



所以沿工作位移相反方向進行冷緊安裝（冷緊量δ=74.04mm）
4、計算支座承受載荷：

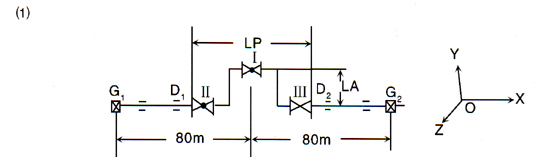

下面分析固定支座G1、G2和導向支架D1、D2的受力情況。

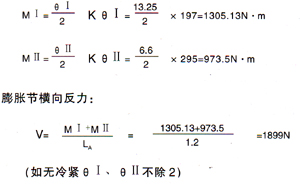

a、管道補償器變形力矩。



b、 G1點：　　　　　　　　　　　　　　　　　　　　　　 D1點：
Fy=Fz=0 　　　　　　　　　　　　　　　　　　　　　Fx=Fy=Fz=0，Mx=My=0
Fx=-V=-1899N 　　　　　　　　　　　　　　　　　　　Mz=MⅡ=973.5N·m
Mx=My=Mz=0
G2：
Fx=V=1899N 　　　　　　　　　　　　　　　　　D2：Fx=Fy=Fz=0，Mx=My=0
Fy=Fz=0，Mx=My=Mz=0 　　　　　　　　　　　　　　Mz=-MⅡ=-973.5N·m
受力圖：
