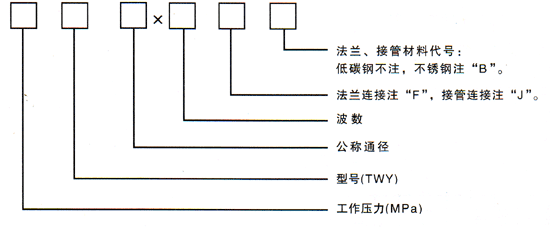

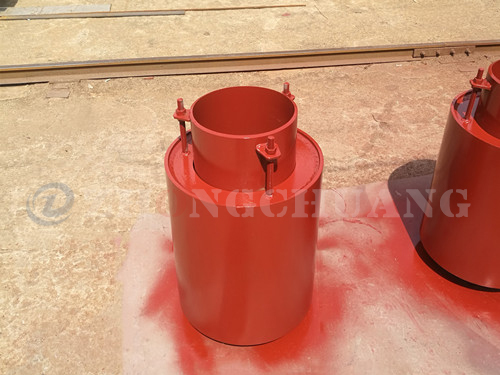

舉例：0.6TWY500×8JB
表示：公稱通徑為500mm，工作壓力為0.6MPa(6kg/cm2)波數為8個，不銹鋼管連接的蒸汽管道補償器。
注：疏水口的設置按用戶要求。

二、蒸汽管道補償器（蒸汽管道膨脹節）使用說明：

主要吸收軸向位移，具有補償量大、保溫性能好、殘余介質可以排除等優點。

三、蒸汽管道補償器對支座作用力的計算：（不考慮溫度對補償量及剛度的修正）

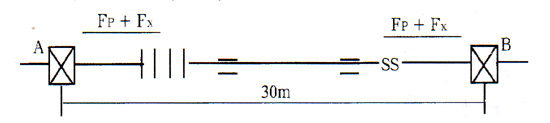

例：一碳鋼管路，公稱通徑500mm，工作壓力0.6MPa；介質溫度350°C ，環境_溫度-10°C，安裝溫度為20°C，管線長如圖，疲勞破壞次數要求3000次。要安裝一外壓補償器，試計算補償器對支座的作用力。
蒸汽管道膨脹節一般安裝位置如下（圖示）：

解：（1）熱變形計算：△L=a·t·L=0.0133×360×30=143.6mm
（2）根據使用條件和熱變形計算數據，查樣本可選用0.6TWY500×8F，N=3000次，
X0=192mm Kx=272N/mm。(不做預變形)
（3）A、B管架受軸向力：
內壓推力：Fp=100·P·A=100×0.6×3167=190020N
軸向彈力：Fx=Kx·X\272×143.6=39059.2N
Fz=Fp+Fx=190020+39059.2=229079N

 本公司生產的蒸汽管道補償器（蒸汽管道膨脹節）為DN32-DN1600，壓力級別：0.1Mpa-2.5Mpa。
軸向補償量：18mm-400mm
