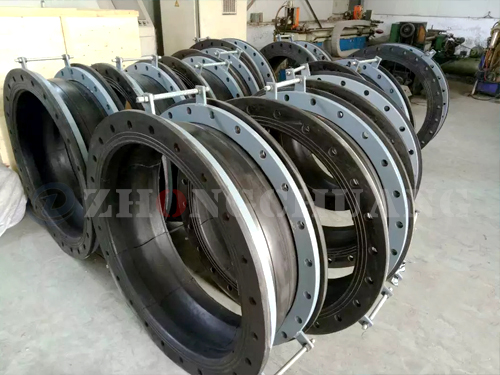

JGD型可曲撓合成橡膠接頭(軟連接)

橡膠接頭系列產品包括的軟管接頭、橡膠軟管接頭（軟連接）等等。JGD型可曲撓合成橡膠軟接頭又稱伸縮接頭、異徑接頭，高層給水使用DN200以上產品，管道須有固定支撐或固定托架，否則產品應安裝防拉脫裝置。

型號：

應用： 補償管道系統位移

品牌：中創機械

JGD型可曲撓合成橡膠軟接頭|加強橡膠軟接頭

項目	型號	JGD-1	JGD-2	JGD-3
工作壓力MPa(kgf/cm²)		1.010）	1.6（16）	2.5（25）
爆破壓力MPa(kgf/cm²)		2.0（20）	3.0（30）	4.5（45）
真空度KPa(mm/Hg)		53.3（400）	86.7（650）	100（750）
適用溫度℃		-15℃～115℃特殊可達-30℃～250℃
適用介質		空氣、壓縮空氣、水、海水、熱水、油、酸、堿等。

公稱通徑DN		長度 L mm	法蘭厚度 b mm	螺栓數 n	螺栓孔直徑 mm	螺栓孔中心圓直徑D₁mm	軸向位移mm		橫向位移 mm	偏轉角度 a₁+a₂
mm	英寸	長度 L mm	法蘭厚度 b mm	螺栓數 n	螺栓孔直徑 mm	螺栓孔中心圓直徑D₁mm	伸長	壓縮	橫向位移 mm	偏轉角度 a₁+a₂
32	1.25	95	16	4	18	100	6	9	9	15
40	1.5	95	18	4	18	110	6	10	9	15
50	2	105	18	4	18	125	7	10	10	15
65	2.5	115	20	4	18	145	7	13	11	15
80	3	135	20	4	18	160	8	15	12	15
100	4	150	22	8	18	180	10	19	13	15
125	5	165	24	8	18	210	12	19	13	15
150	6	180	24	8	23	240	12	20	14	15
200	8	210	24	8	23	295	16	25	22	15
250	10	230	26	12	23	350	16	25	22	15
300	12	245	28	12	23	400	16	25	22	15
350	14	255	28	16	23	460	16	25	22	15
400	16	255	30	16	25	515	16	25	22	15
450	18	255	30	20	25	565	16	25	22	15
500	20	255	32	20	25	620	6	25	22	15
600	24	260	36	20	30	725	6	25	22	15
700	28	260	36	24	30	840	16	25	22	15
800	32	260	38	24	34	950	16	25	22	15
900	36	260	42	28	34	1050	6	25	22	15
1000	40	260	44	28	34	1160	18	26	24	15
1200	48	260	48	32	41	1380	18	26	24	15
1400	56	350	44	36	34	1560	20	28	26	15
1600	64	350	46	40	34	1760	25	35	30	10
1800	72	350	52	44	41	1970	25	35	30	10
2000	80	420	54	48	48	2180	25	35	30	10
2200	88	400	40	52	48	2390	25	35	30	10
2400	96	400	41	56	48	2600	25	35	30	10
2600	104	450	42	60	54	2810	25	35	30	10
2800	112	450	45	64	54	3020	25	35	30	10
3000	120	450	50	68	54	3220	25	35	30	10
注：1、特殊要求可來函來圖定制，法蘭按《_通用給排水標準圖集》，其它按HG/T2289-92。 2、DN350-600(2)型工作壓力為1.6MPa，DN32-400(3)型工作壓力為2.5MPa。 3、DN700-DN1200工作壓力為1.0MPa，DN1400工作壓力為0.6MPa,DN1600-DN1800工作壓力為0.4MPa，法蘭按0.6MPa選取。DN2000工作壓力為0.25MPa,法蘭按0.6MPa壓力選取。 4、懸空給水使用DN200以上產品，管道_有固定支撐或固定托架，否則產品應安裝防拉脫裝置。 5、用戶使用橡膠接頭，對應法蘭應是閥門法蘭或符合GB/T9115.1(RF)法蘭。
