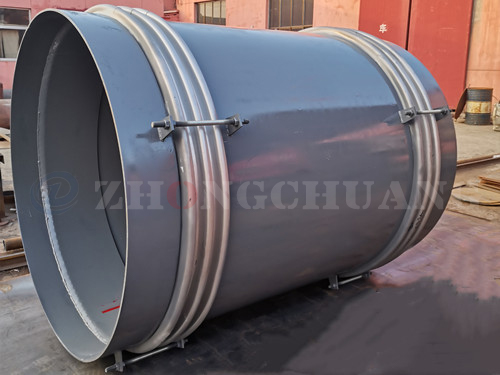

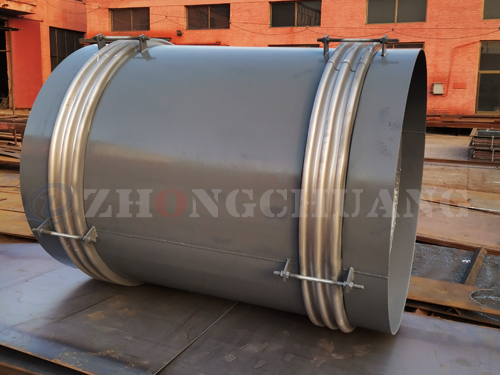

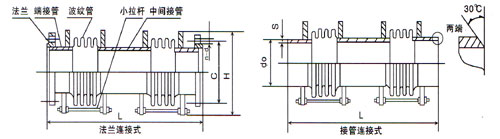

小拉桿橫向波紋補償器(TXL)

小拉桿波紋補償器不但可以補償彎曲管道的橫向位移和角位移，小拉桿補償器同時也可以補償軸向位移。舉例：0.6XLB500FB-1500表示公稱通徑為500mm,工作壓力為0.6Mpa，長度為1500mm，不銹鋼法蘭連接的小拉桿補償器。

型號：根據要求定制

應用： 補償管道系統位移

品牌：中創機械

小拉桿波紋補償器|小拉桿補償器

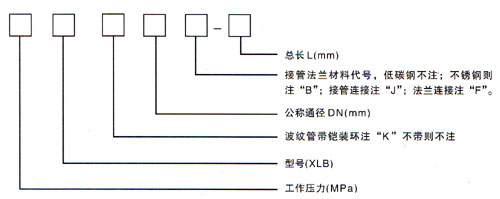

型號實例：

小拉桿補償器使用說明：
　　　小拉桿波紋補償器除可以補償彎曲管道的橫向位移和角位移，同時也可以補償軸向位移。樣本中所列的軸向補償量及橫向補償量（X0、Y0　）均單獨用作軸向補償或橫向補償?shù)腳值，此種情況應分別滿足以下關系式：

X1≤Xo Y1≤Yo

X1、Y1為單獨用作軸向補償或橫向補償?shù)膶?shí)際值
當補償器同時存在軸向位移和橫向位移時，兩種補償量（X1,Y1）的選取應滿足下列關系式：

此時，X1,Y1為同時存在軸向位移及橫向位移的實際值。

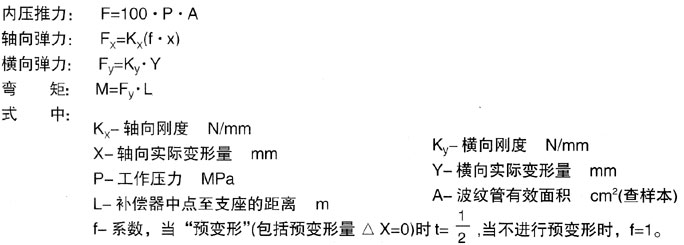

小拉桿補償器（小拉桿波紋補償器）對支座作用力的計算：

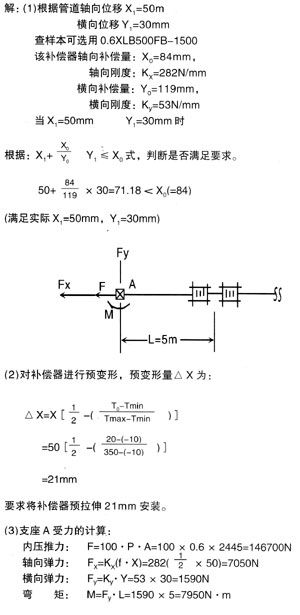

某碳鋼管道，公稱通徑500mm，工作壓力0.6Mpa，介質溫度350攝氏度，環境_溫度-100攝氏度，小拉桿補償器安裝溫度20攝氏度，根據管道布局需安　裝一小拉桿波紋補償器，用以補償50mm的軸向位移及30mm的橫向位移，已知L=50，補償器疲勞破次數按15000次考慮，試計算支座A的受力。
