一、波紋伸縮節結構簡圖

二、型號示例

舉例：0.6TFS100×20F
表示：工作壓力為0.6MPa，通徑DN=100mm，波數為20，法蘭連接的復式波紋伸縮節。

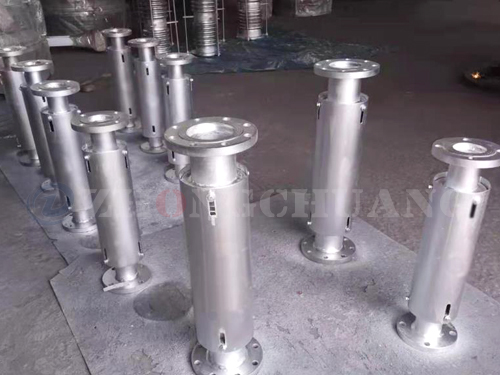

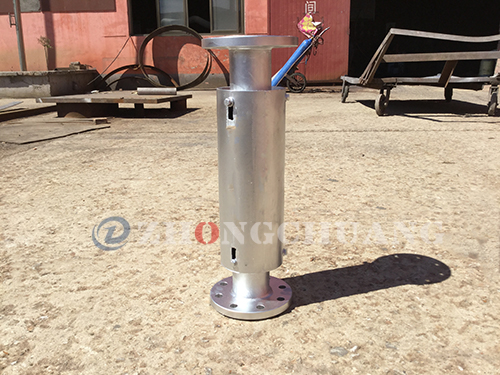

 三、結構特點
軸向復式波紋伸縮節由一個或多個波紋管串接在一起，波紋管外有可使波紋管軸向移動的外套筒，即是保護裝置，又保持了它的穩定性。
四、使用說明：
軸向復式波紋伸縮節可以滿足管道的軸向補償，補償量大，比較經濟是其特點。法蘭連接按機標JB81-59供貨，也可以根據用戶要求按國標、化標或其它標準供貨。
