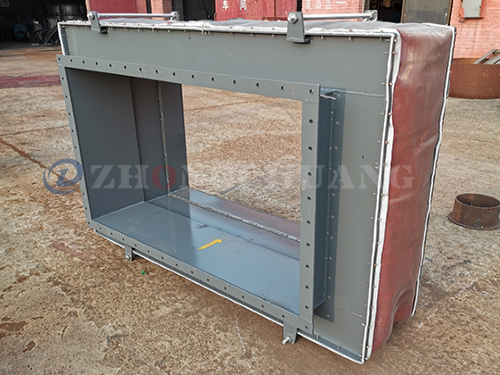

非金屬軟連接又叫非金屬補償器用來補償器風機、風道運行的產生的振動及管道變形，適用于熱風管道及煙塵管道。
非金屬軟連接的基本結構：
1、主要工作元件非金屬蒙皮：由硅橡膠或氟橡膠布與無堿玻璃纖維布等多層復合而成。是非金屬軟連接減振和吸收管道位移的柔性元件。根據輸送介質的化學性質及溫度選用相匹配的材質。
2、隔熱填料層：用來填充在非金屬蒙皮、框架和導流筒中間。起到保溫和氣密性的雙重作用。其厚度根據流通介質溫度及耐溫材料的導熱系數等計算。長寬與蒙皮相同，具有延伸性和抗拉性。
3、導流筒：防止流通介質直接接觸到蒙皮，避免介質中的粉塵或顆粒物磨損圈帶和隔熱填料包的圓形或矩形的金屬構件。根據工況選用是否需要配置導流筒。
4、壓條：起到固定蒙皮的作用，將蒙皮固定在金屬框架上或連接管道上的金屬壓條。
5、框架：是非金屬軟連接的輪廓支架，用來支撐蒙皮并容納隔熱填料層。框架的材質應與介質的溫度相適應，通常與連接管道的材質相同。常用的材質有碳鋼、不銹鋼。
6、擋板：起到導流和保護隔熱層的作用。材質應與介質溫度相一致。選用耐磨耐蝕的材質。
7、接管或法蘭：用于連接管道，法蘭的標準不同選用時可提供給生產廠家法蘭圖紙。材質選用與管道相同的材質。
