矩形波紋補償器需要用于鍋爐除塵風道使用，溫度區間為0攝氏度~150℃、使用壓力小于等于0.05MPa,需要補償100mm,由于風道本身材質為碳鋼且介質中含有粉塵，波紋補償器的材質選用整體碳鋼。

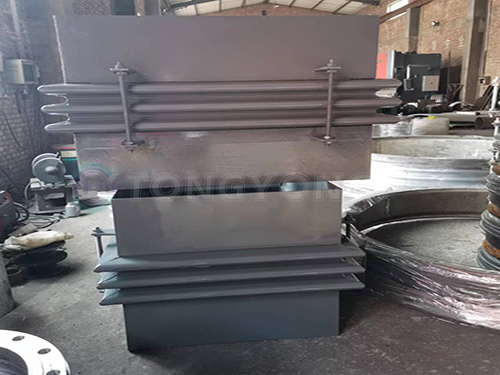

根據用戶所提供的參數結合使用環境選用了TJX1100*810*3-780J的矩形補償器，連接方式采用接管方式、口徑為1100*810，波紋管采用U型波形3個波，整體高度為780mm。軸向型矩形波紋補償器雖然可以吸收少量的橫向位移，但是主要吸收軸向位移。可單個或組合進行使用。

與其它規格的波紋補償器不同，矩形適用于低壓管道（工作壓力≤0.05MPa）,用于溫度較高工況使用可通過內部進行保溫設計達到溫度要求。



口徑較大采用接管連接方式的在進行焊接操作時，應避免劃傷、引弧等原因對波紋管薄壁部分進行損壞。在進行吊裝過程中需要減少或避免由于吊裝過程中變形作用給波紋補償器的非預期位移。
