與大拉桿波紋補償器不同，小拉桿波紋補償器可補償管道產生的橫向以及軸向位移。有些用戶認為小拉桿只可以補償橫向。中創機械小編帶你分析其結構以及工作原理。

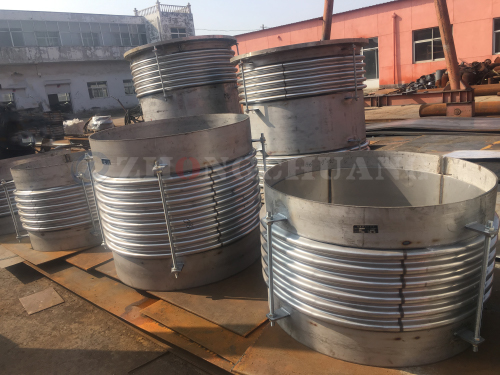

小拉桿波紋補償器由中間接管連接兩組波紋管、以及帶有限位螺母的小拉桿等零件組成。應用于蒸汽、熱水以及各種無腐蝕性介質，適用于架空管道使用。具有補償橫向位移的特點，可安裝在L型和Z型管道使用。水平安裝不影響疏水自流。
金屬管道由于因溫度變化產生伸長或縮短位移，安裝小拉桿波紋補償器可解決管道或設備產生的熱膨脹，使兩固定支架之間的距離不變并釋放其溫度應力，使管道安全運行。當設備產生振動時，安裝在設備與管道間的波紋補償器。起到隔離設備振動向管道傳遞。降低結構振動噪聲。降低管道對設備進出口的作用力以及法蘭連接螺栓的應力，提高了法蘭的密封性能。
了解了其組成結構技藝作用后，使用時按照流向標志進行安裝，法蘭連接的選用與介質相匹配的墊片并將螺栓擰緊即可。接管連接的將兩邊進行點焊，確認安裝位置正確后在進行整圈的焊接。需要注意安裝完成后小拉桿是不可以拆掉的，可將拉桿內側螺母松開進行微調。
